在焊接车间里，铸钢件焊接时突然出现的气孔就像电影里的"隐形刺客"，一个直径仅 0.5mm 的气孔，可能让价值百万的设备瞬间报废。据统计，约 32% 的焊接质量失效案例直接与气孔相关，它会显著降低焊缝强度、韧性及疲劳寿命，形成应力集中并诱发裂纹。今天我们就揭开铸钢焊接气孔的神秘面纱。

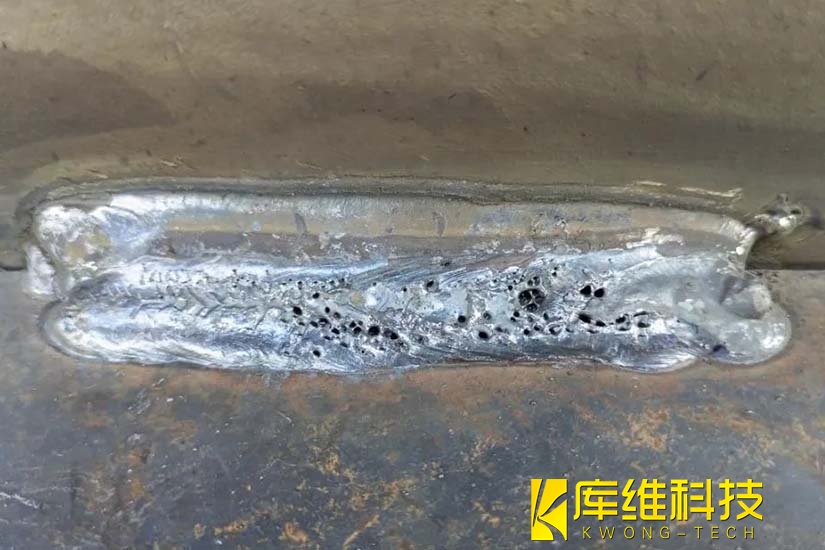

一、气孔的核心危害
??强度杀手??：气孔会减少20%-40%的有效承载面积
??疲劳元凶??：应力集中效应使裂纹扩展速度提升3倍
??密封天敌??：储罐类设备气孔泄漏率高达普通缺陷的5倍
核心危害：气孔通过减少有效承载面积、引发应力集中，导致焊缝拉伸强度下降 15%-30%、疲劳寿命缩短 40% 以上，同时增加腐蚀敏感性和氢脆风险。
二、气孔的三大成因
1、气体混入（占比45%）
??外来入侵者??：空气通过保护气体间隙潜入熔池
??内部叛徒??：焊材受潮释放氢气，铁锈分解产生一氧化碳
??典型案例??：有一案例化工厂管道焊接时突遇阵风，CO?保护气流紊乱形成蜂窝状氮气孔
2、材料缺陷（占比35%）
??铸钢原罪??：浇注残留缩孔成为气体聚集温床
??表面污渍??：0.1mm厚的油膜可产生直径2mm的氢气孔
??焊材陷阱??：劣质焊丝含硫量超标3倍，硫与铁生成FeS引发热裂纹
3、工艺失误（占比20%）
??参数失调??：电流过高导致CO分解加剧（实验证明电流＞300A时气孔率上升40%）
??操作失当??：焊枪角度偏离15°，保护气体覆盖率骤降60%
??环境干扰??：湿度＞80%时，氢气孔发生率呈指数级增长
三、剿灭气孔的方案
1、预处理
??表面净化??：采用喷砂+丙酮双重清洁，油污去除率需＞99.7%
??坡口设计??：V型坡口角度保持55-65°，钝边厚度≤2mm
??环境控制??：搭建临时防风棚，湿度控制在40%-60%
2、工艺优化
??焊材选择??：推荐使用Cr20Ni10Mn7Si-ZG奥氏体焊丝（抗裂性提升50%）

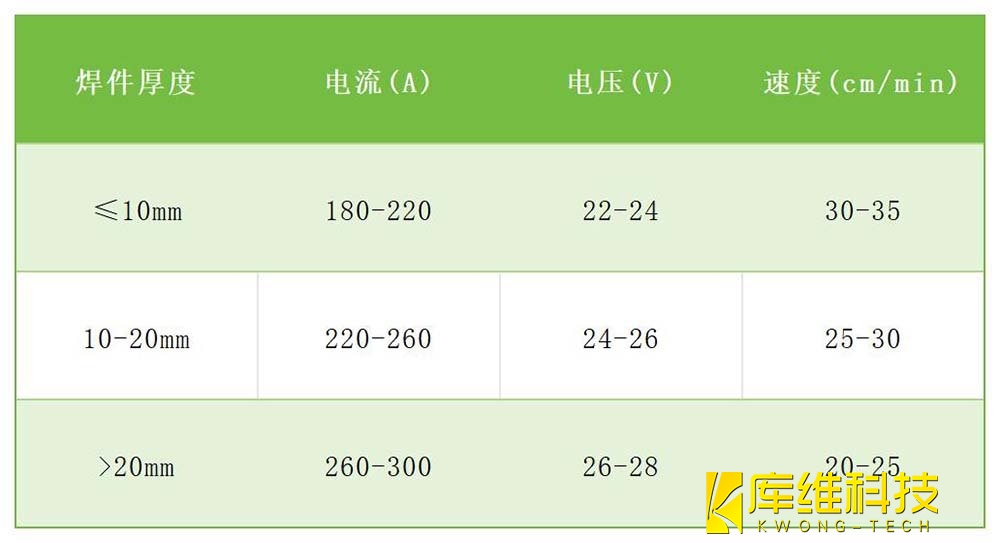

??参数组合??：
??保护强化??：采用99.999%纯度CO?+10%Ar混合气体，流量25-30L/min
3、后处理
??热处理??：200℃/h缓冷至550℃，消除残余应力
??检测技术??：相控阵超声检测精度达0.1mm级气孔
??修复方案??：对深层气孔采用TIG填丝补焊，补焊层厚度控制3mm以内
四、预防措施
??查环境??：风速＜2m/s，湿度＜60%
??查材料??：焊材烘干至150℃，母材打磨至金属光泽
??查参数??：电流电压黄金比（10:1.2），速度均匀如行云
通过这套"预防-检测-修复"体系，有重工企业铸钢件焊接一次合格率从78%提升至96%，年节省返工成本超300万元。记住，在焊接战场上，细节决定成败，气孔防治就是守护产品质量的生命线！
压力容器模块化焊接的三大核心技术：激光跟踪+工业机器人+智能传感
激光焊接机的冷却方式有哪些？从原理到选型的专业指南！
焊接机器人如何成为车间多面手
告别人工焊接误差！2025年主流焊切自动化设备选购指南
储罐焊切自动化如何应对厚壁材料？
工程机械、压力容器、能源装备等领域的焊接效率提升路径
焊接自动化生产线可能会出现的问题，你都知道哪些吗？
焊接质量缺陷如何“零容”？激光自动化检测系统全解析
真空激光焊接：解锁应用潜力的新路径
